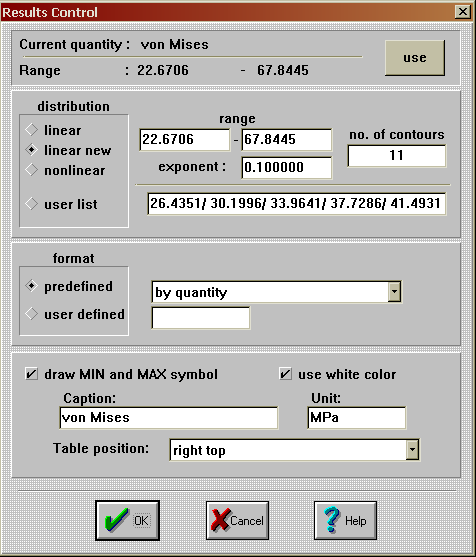

Results Control

Nastavení vlastností popisu a rozložení vykreslované veličiny.

Current quality

Název aktualně zvolené veličiny pro vykreslování.

Range

Rozsah zvolené veličiny.

use

nastaví rozsah veličiny na maximální rozpětí.

Distribution

Je možné vybrat rozdělení intervalu hodnot. Je možné zvolit z následujících typů:

linear - lineární rozdělení se zaokrouhlením hodnot na celá čísla
linear new - lineární rozdělení
nonlinear - nelineární rozdělení podle vztahu a/x^exp + b. Koeficienty a a b jsou automaticky vypočteny. Exponent je zadán uživatelem.
user list - ruční nastavení rozdělení

Makro-funkce:

LIN_OLD_R, val0,val1,ndílků nastavení starého lineárního rozdělení hodnot napětí nebo teploty v daném rozsahu na n dílků
LIN_OLD_C, ndílků nastavení starého lineárního rozdělení hodnot napětí nebo teploty v plném rozsahu na n dílků
LIN_NEW_R, val0,val1,ndílků nastavení nového lineárního rozdělení hodnot napětí nebo teploty v daném rozsahu na n dílků
LIN_NEW_C, ndílků nastavení nového lineárního rozdělení hodnot napětí nebo teploty v plném rozsahu na n dílků
NOLINEAR, exp,ndílků nelineární rozdělení intervalu hodnot
USER, retezec uživatelské rozdělení intervalu hodnot

Range

Dolní a horní mez vykreslování. Pokud je hodnota veličiny menší než dolní nebovětší než horní mez, je pro vykreslení použita bílá barva. Přepínač sharp musí být v takovém případě zapnutý.

No. of contours

Počet kontur. Maximální počet je 28 (implicitně je 11).

Format

Je možné zvolit formát čísel při vypisování. Je možné vybrat z předdefinovaných formátů nebo použít vlastní. Syntaxe formátu je dle jazyka C.

%[příznak][šířka][.přesnost]konverze

Položky příznaky, šířka a přesnost jsou nepovinné.

konverze

f číslo ve tvaru [-]dddd.dddd

e semilogaritmický tvar [-]d.dddd e[+/-]ddd

E semilogaritmický tvar [-]d.dddd E[+/-]ddd

g podle tištěné hodnoty se zvolí konverze f nebo e

G podle tištěné hodnoty se zvolí konverze f nebo E

šířka

n tiskne se alespoň n znaků. Má-li výstupní hodnota méně než n znaků, doplňují se mezery zprava - viz též příznaky. Je-li vypisované číslo větší než šířka, pak se na hodnotu šířka nebere zřetel.

0n tiskne se alespoň n znaků. Má-li výstupní hodnota méně než n znaků, doplňují se nuly zleva

přesnost

n tiskne se n znaků nebo n desetinných míst

příznak

- výsledek se zarovnává doleva a zprava se doplňují mezery.
Není-li uveden, výsledek se zarovnává doprava a zleva se doplňují mezery nebo nuly

+ číslo bude vždy vytištěno se znaménkem + nebo -

konverze
f	číslo ve tvaru [-]dddd.dddd
e	semilogaritmický tvar [-]d.dddd e[+/-]ddd
E	semilogaritmický tvar [-]d.dddd E[+/-]ddd
g	podle tištěné hodnoty se zvolí konverze f nebo e
G	podle tištěné hodnoty se zvolí konverze f nebo E
šířka
n	tiskne se alespoň n znaků. Má-li výstupní hodnota méně než n znaků, doplňují se mezery zprava - viz též příznaky. Je-li vypisované číslo větší než šířka, pak se na hodnotu šířka nebere zřetel.
0n	tiskne se alespoň n znaků. Má-li výstupní hodnota méně než n znaků, doplňují se nuly zleva
přesnost
n	tiskne se n znaků nebo n desetinných míst
příznak
-	výsledek se zarovnává doleva a zprava se doplňují mezery. Není-li uveden, výsledek se zarovnává doprava a zleva se doplňují mezery nebo nuly
+	číslo bude vždy vytištěno se znaménkem + nebo -

Makro-funkce: PRINT_FORMAT, retezec zadání formátu pro výpis hodnot pro příkaz printf("retezec", float_hodnota)

draw MIN and MAX symbol

při zvolení se zvýrazní body, kde veličina nabývá extrému. Je uvažována viditelnost. (značka MN pro minimální a MX pro maximální hodnotu)

use white color

pokud je zvoleno, jsou při zadání menšího rozmezí vykreslovaných hodnot než je pro danou veličinu určeno vykresleny body pod a nad limitem bíle. Pokud není zvoleno, body pod limitem, resp. nad limitem jsou vykresleny barvou pro dolní, resp. horní mez.

Caption

popis aktuální veličiny
Makro-funkce: CAPTION, retezec

Unit

jednotka aktuální veličiny
Makro-funkce: UNIT, retezec

Table position

umístění tabulky s popisem hodnot
Makro-funkce: TABLE_POSITION, POS
